VideoPro製品

SDI to HDMIコンバーター

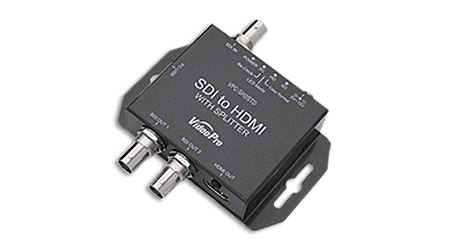

VPC-SH2STD

SDI to HDMI コンバーター　　VPC-SH2STD

SDI 端子に入力された信号を、同じ解像度でHDMI端子から出力します。
HDMI色空間はYUV422またはRGB444を選択できます。
SDI出力 2端子から同じ信号が出力されます。
SD、HD、3G-SDI解像度に対応しています。
バッテリー駆動に対応しています。

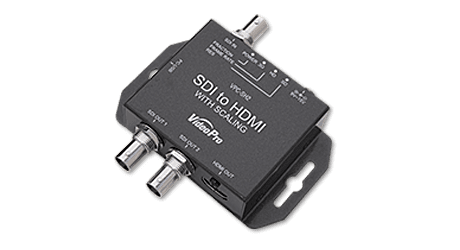

VPC-SH2

SDI to HDMI コンバーター　　VPC-SH2

アップ・ダウンコンバート／フレームレート変換対応モデル

SDI端子に入力された信号を、指定した解像度でHDMI端子から出力します。

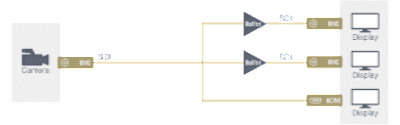

内部構造と接続例

例えば、SDI出力しか付いていないカメラの映像を

安価なHDMI端子の付いているテレビやPCモニターで

映像を確認することができます。

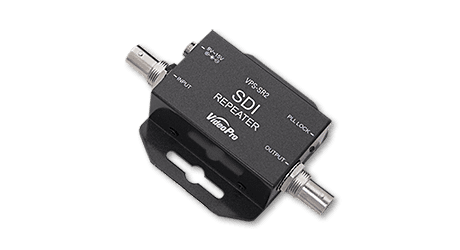

また、レピーターの機能もありますので、

SDI信号の延長にも使えます。

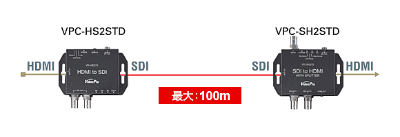

VideoProを使用した、SDIケーブルの延長方法

HDMIでは標準で5mまでしかケーブル長を伸ばすことができません。
特殊な機材を使用することで延長することは出来ますが、VideoProを使用してHDMIからSDIに変換す
れば、安価な同軸ケーブルでケーブル延長を行う事が出来ます。

HDMI to SDIコンバーター

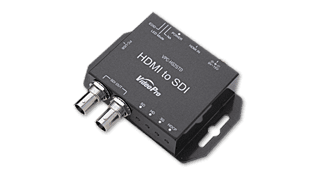

VPC-HS2STD

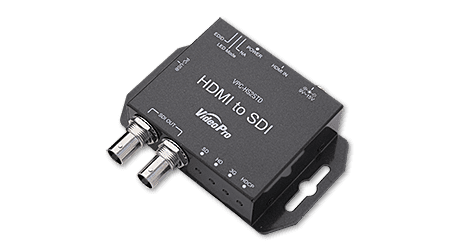

HDMI to SDI コンバーター　　VPC-HS2STD

HDMI 端子に入力された信号を、同じ解像度でSDI端子から出力します。
SDI 出力2 端子から同じ信号が出力されます。
HDMIより入力されたオーディオ信号は、48KHzに再サンプルされ出力されます。
SD、HD、3G-SDI解像度に対応しています。
EDIDの学習機能によりSDIディスプレイの対応解像度を最適化できます。
バッテリー駆動に対応しています。

※HDCP（著作権保護）のかかったコンテンツは出力できません。
※1024×768等PC用の解像度で使用できないものもございます。

このような解像度を使用する場合はスケーラ付のモデルをご検討願います。

VPC-HS2

HDMI to SDI コンバーター　　VPC-HS2

アップ・ダウンコンバート／フレームレート変換対応モデル

HDMI 端子に入力された信号を、指定した解像度でSDI端子から出力します。
PC等、多くの入力解像度に対応します。
1/1.001変換に対応しています。
SDI 出力2 端子から同じ信号が出力されます。
SD、HD、3G-SDI解像度に対応しています。
バッテリー駆動に対応しています。

※HDCP（著作権保護）のかかったコンテンツは出力できません。
※1024×768等PC用の解像度で使用できないものもございます。

このような解像度を使用する場合はスケーラ付のモデルをご検討願います。

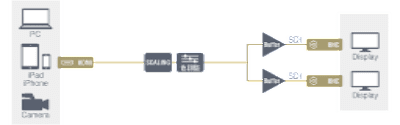

内部構造と接続例

HDMI出力の付いたパソコンやビデオカメラ等を

SDI信号に変換することにより、

延長距離を伸ばすことができます。

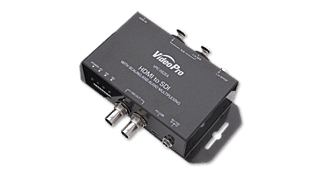

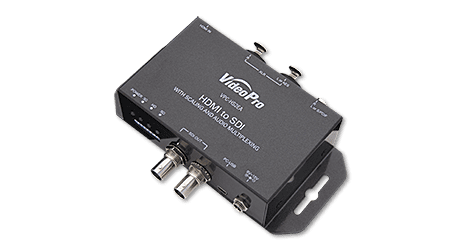

VPC-HS2EA

アップ・ダウンコンバート／フレームレート変換／アナログオーディオ混合対応モデル

HDMIに入力されたデジタルビデオ信号を、指定した解像度、フレームレートに変換し、SDIに出力します。
3G、HD、SD解像度に対応しています。
1/1.001変換に対応しています。
入力されたアナログオーディオ信号をデジタル信号（48KHz）に変換し、デジタルビデオ信号と混合することができます。
バランスオーディオ入力に対応しています。（XLR/TRS兼用端子 L/R）
アンバランスオーディオ入力に対応しています。（RCA端子 L/R ）
AESバランスデジタルオーディオ入力に対応しています。（XLR_L端子と兼用）
SPDIFアンバランスデジタルオーディオ入力に対応しています。
バッテリー駆動に対応しています。

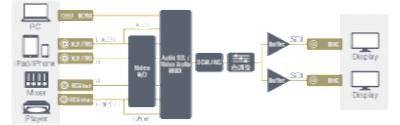

内部構造と接続例

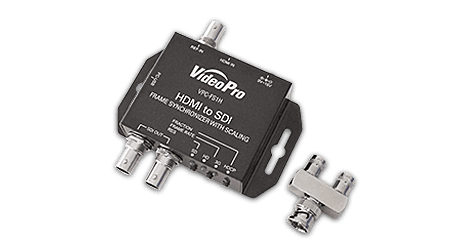

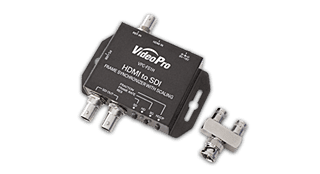

VPC-FS2H

アップ・ダウンコンバート／フレームレート変換／フレームシンクロナイザ内蔵／外部同期デイジーチェーン接続対応モデル

HDMI端子に入力されたデジタルビデオ信号を、指定した解像度、フレームレートに変換しSDI端子に出力します。
3G、HD、SD解像度に対応しています。ビデオ入力はPC等、多くの入力解像度に対応しています。
HDMIより入力されたオーディオ信号は48KHzにリサンプルされ出力されます。
1/1.001変換に対応しています。
外部同期モードにて同期信号の位相調整が可能です。
Refに入力された同期信号(3値、BB )に出力信号を同期させる外部同期モードおよび、内部クロックに同期したフリーランモードに対応します。従来製品FS1Hと比べてよりクロック精度を高めることによる信号品質の改善によって相性問題を極力抑えるようにしました。
※RefIN入力がある場合は自動でGenlockモードへ切替わり動作します。 RefIN入力がない場合はFree Runモードで動作します。
1本の同期信号を複数台のFS2Hにデジチェーンすることが可能です。（デイジーチェーンに必要なコネクタが付属しています。）
バッテリー駆動に対応しています。

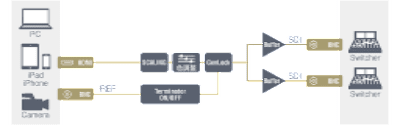

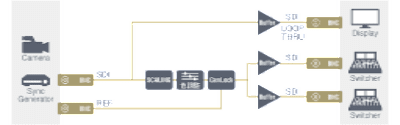

内部構造と接続例

SDI to SDIコンバーター

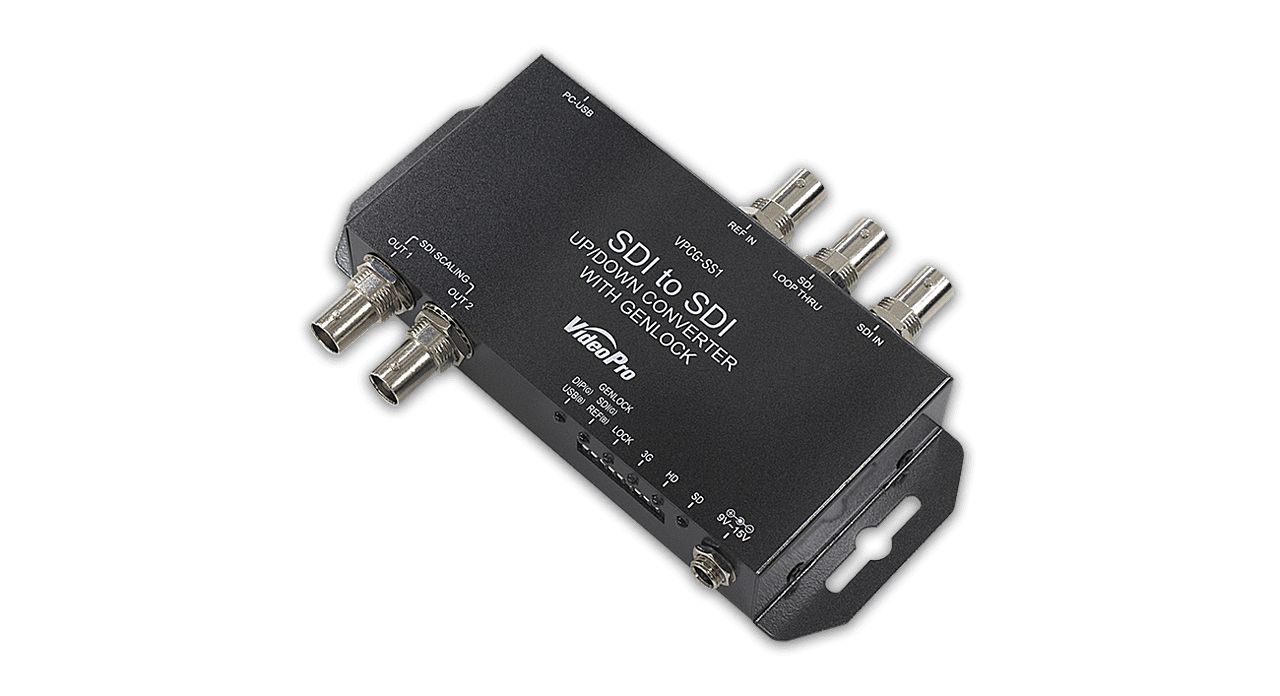

VPCG-SS1

アップ・ダウンコンバート／フレームレート変換／フレームシンクロナイザ内蔵／外部同期デイジーチェーン接続対応モデル

特長・仕様

下記のSDI入出力仕様に対応しています

・3G-SDI （SMPTE 425M LevelA Direct image format mapping）
・HD-SDI （SMPTE 292M）
・SD-SDI （SMPTE 259M）

入力解像度自動検出、切り換え
SDIパススルー出力
基準同期信号 BB及び3値に対応
ディップスイッチまたはUSBによる機能設定
USBよりファームウェアアップデート
REF INの終端抵抗75Ω ON／OFF可能（4台までのカスケード接続が可能）
出力をSDI入力に同期させて高画質変換が可能
RoHS指令準拠

内部構造と接続例

HDMI to HDMI コンバーター

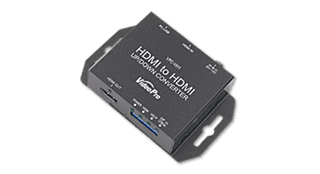

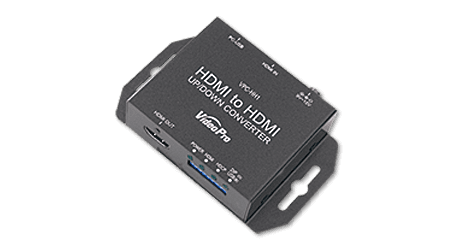

VPC-HH1

アップ・ダウンコンバート／フレームレート変換対応

HDMI入力端子から入力した信号を指定した解像度でHDMI出力端子から出力します。
フレームレート変換（59.94Hzから60Hzへ変換など）に対応しています。
HDMIオーディオは最大8ch(LPCM)に対応しています。
本体DIPSW(DIPスイッチ)または、USBコントロールツールによる設定が可能です。
バッテリー駆動に対応しています。

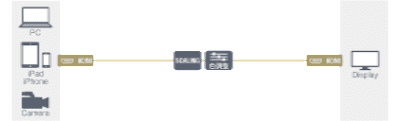

内部構造と接続例

ANALOG to HDMI/SDIコンバーター

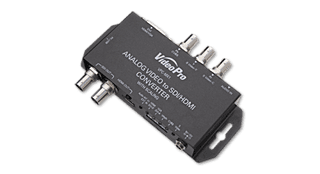

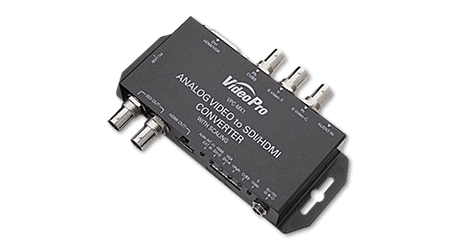

VPC-MX1

アップ・ダウンコンバート/フレームレート変換対応

入力されたアナログ／デジタルビデオ信号を、指定した解像度、フレームレートに変換し、SDI、HDMIに出力します。
入力されたアナログオーディオ信号をデジタル信号（48KHz）に変換し、デジタルビデオ信号と混合することができます。
最高1080pのコンポーネントビデオ、Sビデオ、コンポジットビデオを入力できます。（BNC端子を兼用）
3G解像度までのデジタルRGB、アナログRGB信号を入力できます。（DVI端子を兼用、別売の変換コネクタでHDMI入力にも対応）
1/1.001変換に対応しています。
DVI-D, DVI-A, HDMI(HDMI-DVI変換コネクタ使用）入力に対応
アナログオーディオ信号を入力できます。（ステレオミニジャック）
3G/HD/SD-SDI (BNC x 2）、HDMI端子に同時出力可能。
バッテリー駆動に対応しています。

内部構造と接続例

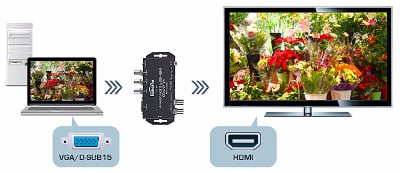

PCと大画面ディスプレイの接続例

PCやノートPCのディスプレイなどを大画面ディスプレイに表示。VGA/D-SUB15端子しか無いPCをHDMIへ変換、表示します。

アップル社製品と組み合わせてご使用いただく場合のご注意

iPhone、iPadでアナログRGB出力を行われているお客様

症状：

iPhone、iPadからアナログVGA出力を行うための変換アダプタ（30pin→アナログVGA、Lightning→アナログVGA）の出力映像をVPC-MX1のアナログRGB入力に接続された場合に、VPC-MX1から映像が出力されないことがあります。

対処方法：

このような症状が発生した場合には、VPC-MX1に接続したアナログRGBケーブルを抜き差しいただくことで、映像が出力されるようになります。

ご注意：抜き差しを行う場合は、iPhone、iPad側ではなく、VPC-MX1側の抜き差しを行ってください。iPhone、iPad側の抜き差しではこの症状を解消できません。

症状が解消した後は、正常に映像が出力されるようになります。

なお、iPhone、iPadに対応したHDMI出力を行うための変換アダプタではこのような問題は確認されておりません。

Mac miniやMac BookなどのMini Display Port でアナログRGB出力を行われているお客様

症状：

お使いのMacの機種によっては、画像の色が正しく出力されないことがあります。

対処方法：

VPC-MX1では、このタイプのMacとアナログRGB出力を組み合わせてお使いいただくことができません。HDMI出力を行うための変換アダプタではこのような問題は確認されておりませんので、Mini Display Port → HDMI変換アダプタをご利用くださいますようお願い申し上げます。

ご不便をおかけして申し訳ありませんが、どうぞ宜しくお願い致します。

SDI/HDMI to ANALOGコンバーター

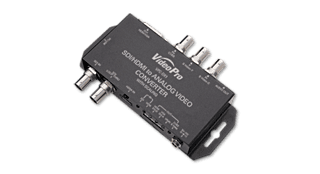

VPC-DX1

アップ・ダウンコンバート／フレームレート変換対応モデル

2種類のビデオ入力（3G/HD/SD-SDI／HDMI）と7種類のビデオ出力（コンポジット(CVBS)／S-Video／コンポーネント(YCbCr)／HDMI／DVI-D／DVI-A／VGA）に対応しており、ビデオ入力を任意の出力へ変換できます。アナログビデオ、デジタルビデオの代表的なインタフェースをすべてカバーしています。
不平衡アナログ・オーディオの出力レベルを-30dBu～24dBuの範囲で0.5dBu刻みで調整可能です。
本体DIPSWにより入力・出力インタフェース選択、出力フォーマット選択が可能です。
その他の設定はBoxCenterによりWindowsパソコンから設定をすることが可能です。(DIPSWモードの場合、DIPSWの設定に従い起動し、USBモードの場合BoxCenterからの設定に従い起動します)
フレームレート変換（59.94Hzから60Hzへ変換など）に対応しています。
HDMIオーディオは出力は最大8ch(LPCM)に対応しています。1ch、2chはアナログ・オーディオ端子から同時出力されますのでスピーカ等でモニタ可能です。
バッテリー駆動に対応しています。
